Если вы составляете чертеж с эскиза, сделайте приблизительные измерения участка. Это облегчит вам рисование чертежа. Выберите масштаб. Наиболее распространенные масштабы - Е200, 1:100, 1:50 и 1:20. Последний обычно используется при обмере элементов конструкции, требующих крупных масштабов.
Для крупных измерений вам потребуется измерительная рулетка в 30 м, для более мелких - выдвижная стальная рулетка. Также понадобятся карандаши, чертежная бумага, циркуль и компас с визирным приспособлением. Масштабная линейка поможет вам перевести результаты практических измерений в размеры на чертежной бумаге. Неплохо было бы обзавестись помощником.
Как составить чертеж дизайна сада?
Сначала перенесите на бумагу измерения стен дома и границ участка. Обязательно обозначьте двери и окна и куда они открываются: внутрь иди наружу. Потом проводятся измерения остального участка. Для квадратного дома, который располагается под прямым углом по отношению к прямоугольнику участка, используется измерительный метод под названием «визирование». Прямые линии стен дома помогут вам провести нужные измерения.

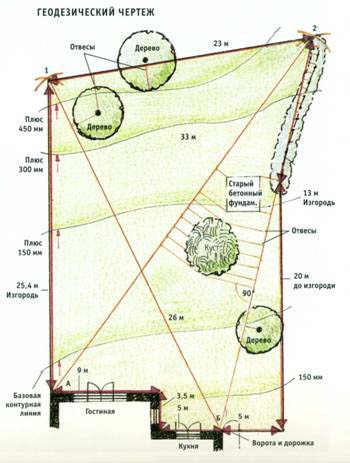

Сделать это достаточно просто: встаньте на одном из углов дома и смотрите вдоль стены. Ее линия должна быть прямой. Проведите мысленную линию дальше, до границ участка, и попросите помощника воткнуть палку или шест в точке, где мысленная линия и граница пересекаются. Повторите это на каждом углу. Затем измерьте расстояние между домом и шестом, а также между шестами. Перенесите результаты измерений на чертежную бумагу. Если у вас участок неправильной формы, с изогнутыми или изломанными границами, тогда нужно использовать метод триангуляции. Метод наглядно демонстрируется на геодезическом чертеже на предыдущей странице.
